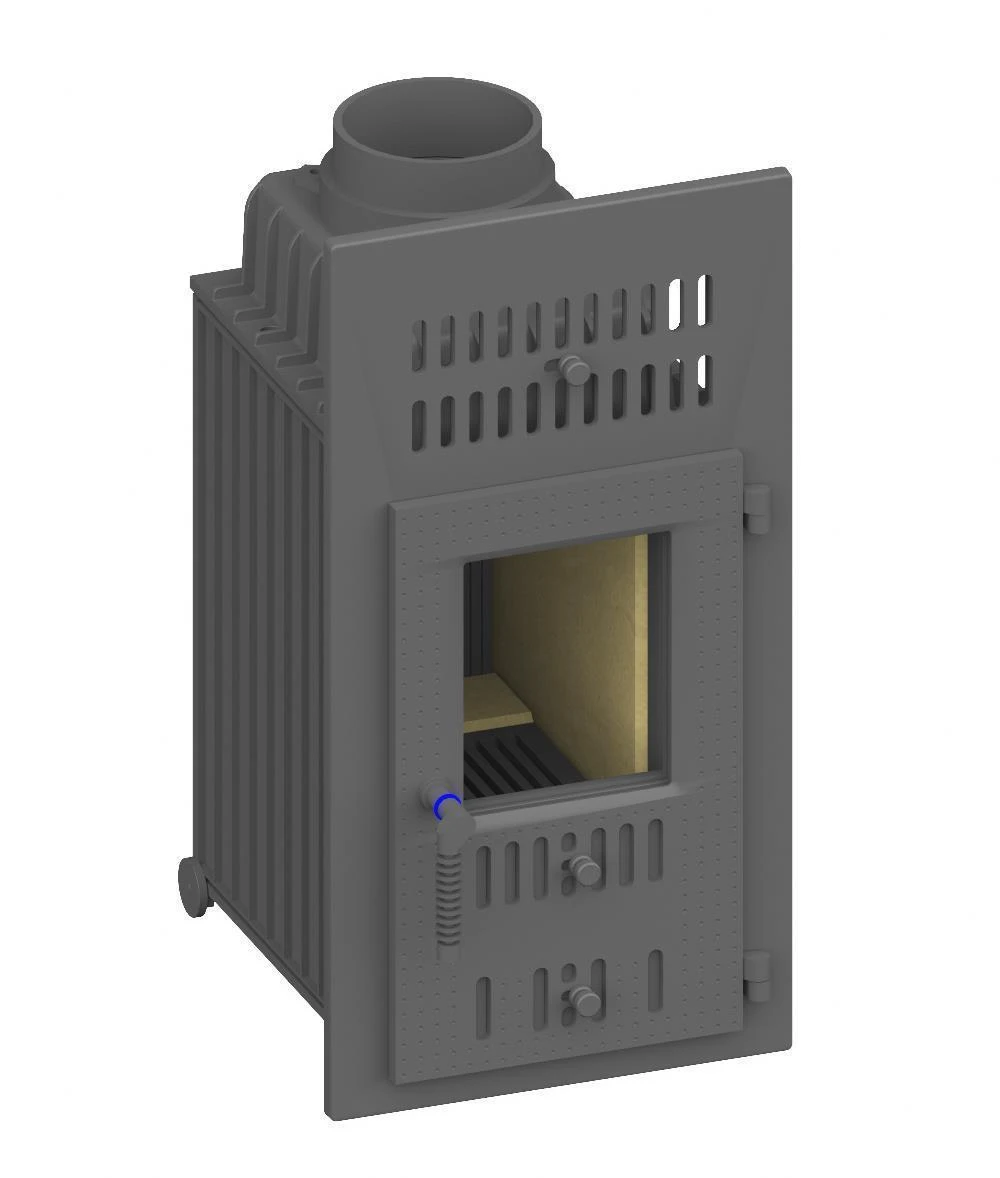

Kachelofeneinsatz Schmid SD 6 F

Bei dem Schmid Kachelofeneinsatz SD 6 F handelt es sich um einen Heizeinsatz, welcher sich gleichermaßen gut eignet für den Austausch alter Kachelofeneinsätze sowie den Einsatz beim Neubau von Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die Marke Schmid steht dabei für beste Eigenschaften in Qualität, Brennverhalten und Energieeffizienz. Der SD 6 F kann wahlweise mit Holz sowie ganz flexibel im Mischbrand mit Holz und Kohle (geprüft nur für Deutschland) betrieben werden.



Merkmale



Nennwärmeleistung (Holz-/Kohlefeuerung)	6 kW / 4 kW
Wirkungsgrad (Holz-/Kohlefeuerung)	86,1 % / 89,5 %
Energieeffizienzklasse	A+
Abmessungen (HxBxT)	70 x 33 x 45 cm
Frontplatte (HxB)	82 x 42 cm
Türanschlag	rechts
Gewicht	150 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Brennstoffe	Holz (bis 33 cm Scheitlänge), Braunkohlebriketts (geprüft nur für Deutschland)



Highlights





für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz-/Kohlefeuerung)	6,9 g/s / 4,9 kW
Abgastemperatur (Holz-/Kohlefeuerung)	149 °C / 105 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	45 m³/h
Erforderlicher Umluftquerschnitt	1080 cm²
Erforderlicher Zuluftquerschnitt	1300 m²
Erforderliche Dämmstoffdicke zur Decke	60 mm
Erforderliche Dämmstoffdicke zur Anbauwand	60 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; Österreich (ab 2015), Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Datenblatt

Betriebsanleitung

Leistungserklärung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
